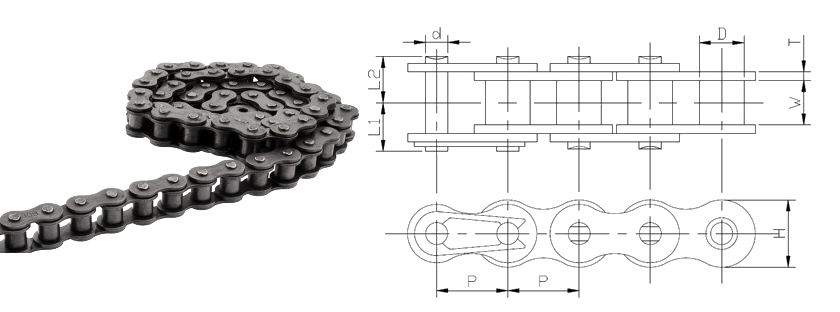

표준형 롤러 체인(STANDARD ROLLER CHAIN)

체인 번호	열수	핏치 P	로울러 링크 내폭 W	로울러 외경 Dr	핀				링크 플레이트		KS 파단하중 (kg·f)	DY 파단하중 (kg·f)	최대 허용하중 (kg·f)	개량 (kg/m)	단위당 링크수
체인 번호	열수	핏치 P	로울러 링크 내폭 W	로울러 외경 Dr	경D	치수 L1+L2	치수 L1	치수 L2	두께 T	폭 H	KS 파단하중 (kg·f)	DY 파단하중 (kg·f)	최대 허용하중 (kg·f)	개량 (kg/m)	단위당 링크수
MS25	1	6.35	3.18	3.3	2.31	8.6	3.8	4.8	0.75	6	360	480	65	0.14	480
MS25	2	6.35	3.18	3.3	2.31	15	7	8	0.75	6	720	960	110	0.27	480
MS35	1	9.525	4.78	5.08	3.59	12.7	5.85	6.85	1.25	9	800	1,150	220	0.33	320
	2	9.525	4.78	5.08	3.59	22.8	10.9	11.9	1.25	9	1,600	2,300	370	0.69
	3	9.525	4.78	5.08	3.59	32.9	16	16.9	1.25	9	2,400	3,450	550	1.05
MS40	1	12.7	7.95	7.95	3.97	17.45	8.25	9.95	1.5	12	1,420	1,950	370	0.64	240
	2	12.7	7.95	7.95	3.97	32.6	15.45	17.15	1.5	12	2,840	3,900	630	1.27
	3	12.7	7.95	7.95	3.97	46.8	22.65	24.15	1.5	12	4,260	5,850	930	1.9
	4	12.7									5,680	7,800	1,220	2.53
MS50	1	15.875	9.53	10.16	5.09	22.3	10.3	12	2	15	2,210	3,200	650	1.04	192
	2	15.875	9.53	10.16	5.09	40.5	19.35	21.15	2	15	4,420	6,400	1,100	2.07
	3	15.875	9.53	10.16	5.09	58.6	28.4	30.2	2	15	6,630	9,600	1,630	3.09
	4	15.88									8,840	12,800	2,150	4.11
MS60	1	19.05	12.7	11.91	5.96	28.1	12.85	14.75	2.4	18.1	3,200	4,400	900	1.53	160
	2	19.05	12.7	11.91	5.96	51	24.25	26.75	2.4	18.1	6,400	9,000	1,530	3.04
	3	19.05	12.7	11.91	5.96	73.8	35.65	38.15	2.4	18.1	9,600	13,500	2,250	4.54
	4	19.05									12,800	18,000	2,970	6.04
MS80	1	25.4	15.88	15.88	7.94	35.5	16.25	19.25	3.2	24.1	5,650	8,000	1,500	2.66	120
	2	25.4	15.88	15.88	7.94	64.8	30.9	33.9	3.2	24.1	11,300	16,000	2,550	5.27
	3	25.4	15.88	15.88	7.94	94.1	45.6	48.5	3.2	24.1	16,950	24,000	3,750	7.89
	4	25.4									22,600	32,000	4,950	10.5
MS100	1	31.75	19.05	19.05	9.54	42.6	19.75	22.85	4	30.1	8,850	12,000	2,300	3.99	96
	2	31.75	19.05	19.05	9.54	78.5	37.7	40.8	4	30.1	17,700	24,000	3,910	7.85
	3	31.75	19.05	19.05	9.54	114.4	55.65	58.75	4	30.1	26,550	36,000	5,750	11.77
	4	31.75									35,400	48,000	7,590	15.7
MS120	1	38.1	25.4	22.23	11.11	53.8	24.9	28.9	4.8	36.2	12,800	17,000	3,100	5.93	80
	2	38.1	25.4	22.23	11.11	99.2	47.6	51.6	4.8	36.2	25,600	32,600	5,270	11.7
	3	38.1	25.4	22.23	11.11	144.8	70.4	74.4	4.8	36.2	38,400	48,900	7,750	17.53
	4	38.1									51,200	65,200	10,230	23.36
MS140	1	44.45	25.4	25.4	12.71	58.6	26.9	31.7	5.6	42.2	17,400	22,000	4,100	7.49	68
	2	44.45	25.4	25.4	12.71	107.5	51.3	56.15	5.6	42.2	34,800	42,800	6,970	14.83
	3	44.45	25.4	25.4	12.71	156.6	75.85	80.75	5.6	42.2	52,200	64,200	10,250	22.2
	4	44.45									69,600	85,600	13,530	28.52
MS160	1	50.8	31.75	28.58	14.29	68.7	31.85	36.85	6.4	48.2	22,700	27,500	5,400	10.1	60
	2	50.8	31.75	28.58	14.29	127.3	61.15	66.15	6.4	48.2	45,400	54,000	9,180	20.04
	3	50.8	31.75	28.58	14.29	185.9	90.45	95.45	6.4	48.2	68,100	81,000	13,500	30.02
	4	50.8									90,800	108,000	17,820	40.06
MS180	1	57.14	35.72	35.71	17.46	78.1	35.65	42.45	7.2	54.2	28,700	36,500	6,200	13.45	54
	2	57.14	35.72	35.71	17.46	144.1	68.75	75.35	7.2	54.2	57,400	73,000	10,540	26.52
	3	57.14	35.72	35.71	17.46	210.2	101.7	108.5	7.2	54.2	86,110	109,500	15,500	38.22
	4	57.14									114,815	146,000	20,460	50.9
MS200	1	63.5	38.1	39.68	19.85	83.8	39	44.8	8	60.3	35,400	47,000	7,300

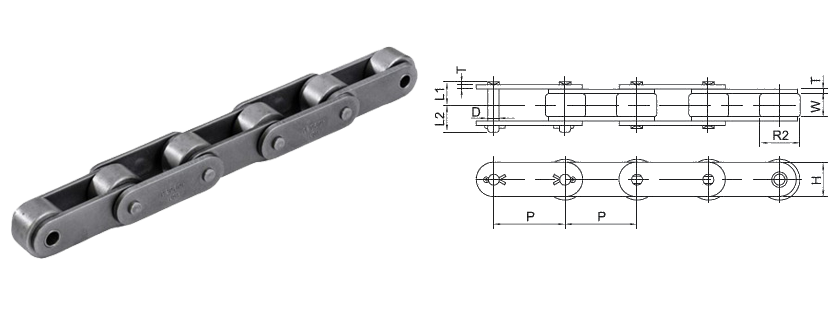

더블피치 체인(DOUBLE PITCH CHAIN)

체인번호 Chain No.	피치 P	내폭 W	로울러외경		핀Pin			플레이트 Plate		평균 파단 하중 (Kgf)	평균 허용 하중 (Kgf)	개략중량		단위당 링크수
체인번호 Chain No.	피치 P	내폭 W	S-ROLLER R1	R-ROLLER R2	L1	L2	D	H	T	평균 파단 하중 (Kgf)	평균 허용 하중 (Kgf)	S-ROLLER (Kg/M)	R-ROLLER (Kg/M)	단위당 링크수
MS 2040	25.4	7.95	7.94	15.88	8.25	9.95	3.97	12	1.5	1,700	270	0.51	0.87	120
MS 2050	31.75	9.53	10.16	19.05	10.3	12	5.09	15	2	2,800	440	0.84	1.3	96
MS 2060	38.1	12.7	11.91	22.23	14.55	16.55	5.96	18	3.2	4,100	640	1.51	2.19	80
MS 2080	50.8	15.88	15.88	28.58	18.3	20.9	7.94	24	4	7,000	1,090	2.66	3.68	60
MS 2100	63.5	19.05	19.05	39.67	21.8	24.5	9.54	30	4.8	11,000	1,740	3.99	6.3	48
MS 2120	76.2	25.4	22.23	44.45	26.95	30.55	11.11	34.2	5.6	15,400	2,440	5.35	8.6	40
MS 2160	101.6	31.75	28.58	57.15	33.95	38.45	14.29	48	7.2	26,300	4,170	9.42	13.7	30
