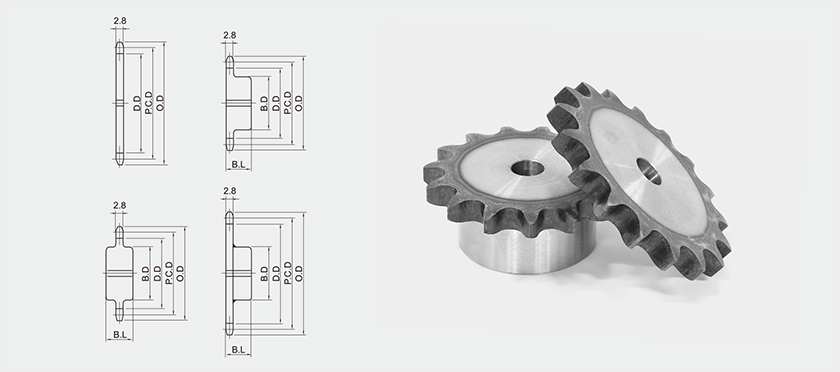

롤러 체인 스프라켓(ROLLER CHAIN SPROCKET)

RS 25 ~ 35

잇수	RS 25						RS 35
잇수	치폭T 2.8						치폭T 4.3
	외경 O.D	피치원 지름 P.C.D	이뿌리원 지름 D.D	D 보스경	L 전장	d 드릴경	외경 O.D	피치원 지름 P.C.D	이뿌리원 지름 D.D	D 보스경	L 전장	d 드릴경
10	24	20.55	17.25	14	15	5	35	30.84	25.78	20	22	8
11	25	22.54	19.24	15	15	5	38	33.81	28.73	20	22	8
12	28	24.53	21.23	15	15	5	41	36.80	31.72	27	22	8
13	30	26.53	23.23	20	15	8	44	39.80	34.72	27	22	9.5
14	32	28.54	25.24	20	15	8	47	42.81	37.73	32	22	9.5
15	34	30.54	27.24	20	15	8	51	45.81	40.79	34	22	9.5
16	36	32.55	29.25	25	15	8	54	48.82	43.74	37	22	9.5
17	38	34.56	31.26	25	15	8	57	51.84	46.76	40	25	9.5
18	40	36.57	33.27	25	15	9	60	54.85	49.77	43	25	9.5
19	42	38.58	35.28	28	15	9	63	57.87	52.79	46	25	9.5
20	44	40.59	37.29	28	15	9	66	60.89	55.81	49	25	9.5
21	46	42.61	39.31	28	15	10	69	63.91	58.83	50	25	9.5
22	48	44.62	41.32	30	15	10	72	66.93	61.85	56	25	9.5
23	50	46.63	43.33	30	15	10	75	69.95	64.87	60	25	9.5
24	52	48.65	45.35	30	15	10	78	72.97	67.89	60	25	9.5
25	54	50.66	47.36	35	15	10	81	76.00	70.92	60	30	9.5
26	56	52.68	49.38	35	15	10	84	79.02	73.94	60	30	9.5
27	58	54.70	51.40	35	15	10	87	82.05	76.97	60	30	9.5
28	60	56.71	53.41	35	15	10	90	85.07	79.99	60	30	9.5
29	62	58.73	55.43	35	15	10	93	88.10	83.02	60	30	9.5
30	64	60.75	57.45	35	15	10	96	91.12	86.04	60	30	9.5

RS 40 ~ 50

잇수	RS 40						RS 50
잇수	치폭T 7.2						치폭T 8.7
	외경 O.D	파치원 지름 P.C.D	이뿌리원 지름 D.D	D 보스경	L 전장	d 드릴경	외경 O.D	파치원 지름 P.C.D	이뿌리원 지름 D.D	D 보스경	L 전장	d 드릴경
10	46	41.10	33.16	28	25	9.5	58	51.38	41.22	35	30	9.5
11	51	45.08	37.14	30	25	9.5	63	56.35	46.19	37	30	12.5
12	55	49.07	41.13	34	25	9.5	68	61.34	51.18	43	30	12.5
13	59	53.07	45.13	38	25	9.5	73	66.34	56.18	48	35	12.5
14	63	57.07	49.13	43	30	9.5	79	71.34	61.18	53	35	12.5
15	67	61.08	53.14	46	30	9.5	84	76.35	66.19	58	35	12.5
16	71	65.10	57.16	51	30	9.5	89	81.37	71.12	63	40	12.5
17	76	69.12	61.18	54	30	9.5	94	86.39	76.23	65	40	12.5
18	80	73.14	65.20	57	30	9.5	99	91.42	81.26	70	40	12.5
19	84	77.16	69.22	60	30	9.5	104	96.45	86.29	70	40	16
20	88	81.18	73.24	60	32	9.5	109	101.48	91.32	70	40	16
21	92	85.21	77.27	60	32	12.5	114	106.51	96.35	75	40	16
22	96	89.24	81.30	70	32	12.5	119	111.65	101.39	75	40	16
23	100	93.27	85.33	70	32	12.5	124	116.58	106.42	75	40	16
24	104	97.30	89.36	70	32	12.5	129	121.62	111.46	75	40	16
25	108	101.33	93.39	70	32	12.5	134	126.66	116.50	90	40	16
26	112	105.36	97.42	70	35	12.5	139	131.70	121.54	90	40	18
27	116	109.40	101.46	70	35	12.5	144	136.74	126.58	90	40	18
28	120	113.43	105.49	85	35	12.5	149	141.79	131.63	100	40	18
29	124	117.46	109.52	85	35	12.5	154	146.83	136.67	100	40	18
30	128	121.50	113.56	85	35	12.5	160	151.87	141.71	100	40	18

RS 60 ~ 80

잇수	RS 60						RS 80
잇수	치폭 T 11.7						치폭 T 14.6
	외경 O.D	파치원 지름 P.C.D	이뿌리원 지름 D.D	D 보스경	L 전장	d 드릴경	외경 O.D	파치원 지름 P.C.D	이뿌리원 지름 D.D	D 보스경	L 전장	d 드릴경
10	70	61.65	49.74	39	40	12.5	93	82.19	66.31	55	50	16
11	76	67.62	55.71	45	40	12.5	102	90.16	74.28	60	50	16
12	83	73.60	61.69	51	40	12.5	110	98.14	82.26	69	50	19
13	89	79.60	67.69	57	40	16	118	106.14	90.26	77	50	19
14	95	85.61	73.70	62	40	16	127	114.15	98.27	80	50	19
15	101	91.62	79.71	68	40	16	135	122.17	106.29	90	50	19
16	107	97.65	85.74	76	42	16	143	130.20	114.32	90	50	19
17	113	103.67	91.76	80	42	16	151	138.23	122.35	95	50	19
18	119	107.71	97.80	80	42	16	159	146.27	130.39	95	50	19
19	126	115.74	103.83	80	42	16	167	154.32	138.44	95	50	23
20	132	121.78	109.87	85	42	16	176	162.37	146.69	110	50	23
21	138	127.82	115.91	85	45	16	184	170.42	154.54	110	50	23
22	144	133.86	121.95	90	45	16	192	178.48	162.60	110	50	28
23	150	139.90	127.99	90	45	18	200	186.54	170.66	110	50	28
24	156	145.95	134.04	90	45	18	208	194.60	178.72	110	50	28
25	162	151.99	140.08	100	45	18	216	202.66	186.78	110	50	28
26	168	158.04	146.13	100	50	18	224	210.72	194.84	110	50	28
27	174	164.09	152.18	100	50	18	233	218.79	202.91	120	50	28
28	180	170.14	158.23	120	50	18	241	226.86	210.98	120	50	28
29	187	176.20	164.29	120	50	18	249	234.93	219.05	120	50	28
30	193	182.25	170.34	120	50	18	257	243.00	227.12	120	50	28

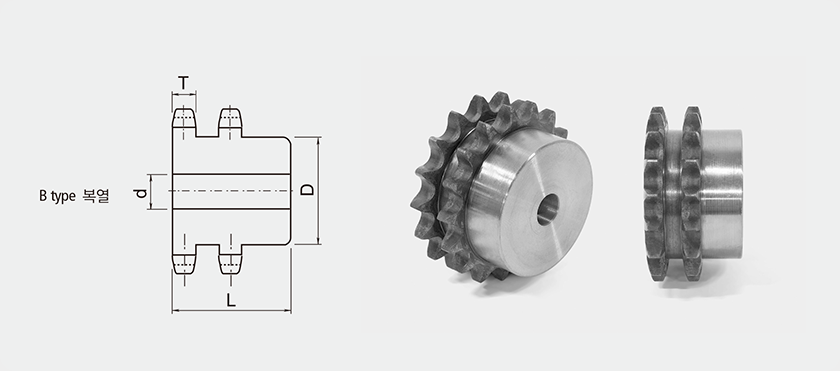

더블 체인 스프라켓(DOUBLE CHAIN SPROCKET)

RS 35X2 ~ RS 120X2

잇 수	RS 35X2			RS 40X2			RS 50X2			RS 60X2			RS 80X2			RS 100X2			RS 120X2
	치폭 T 4.3			치폭 T 7.2			치폭 T 8.7			치폭 T 11.7			치폭 T 14.6			치폭 T 17.6			치폭 T 23.5
	D 보스경	L 전 장	d 드릴경	D 보스경	L 전 장	d 드릴경	D 보스경	L 전 장	d 드릴경	D 보스경	L 전 장	d 드릴경	D 보스경	L 전 장	d 드릴경	D 보스경	L 전 장	d 드릴경	D 보스경	L 전 장	d 드릴경
10	23	35	8	28	45	10	35	45	12	42	55	12	57	65	16	70	85	25	85	110	25
11	26	35	8	32	45	10	40	45	12	48	55	12	65	65	16	80	85	25	97	120	25
12	29	35	8	36	45	12	45	45	12	54	55	16	73	65	16	90	85	25	109	120	25
13	30	35	10	40	45	12	50	45	12	60	55	16	81	65	16	100	85	25	121	120	25
14	33	35	10	43	45	12	55	45	12	66	55	16	89	65	16	110	85	25	133	120	25
15	35	35	10	46	45	12	60	45	16	72	55	16	97	65	16	120	85	25	145	120	25
16	38	35	12	50	45	12	65	50	16	78	60	19	102	70	19	130	85	25	157	120	25
17	40	35	12	54	45	12	70	50	16	84	60	19	110	70	19	140	85	25	157	120	25
18	44	35	12	57	45	12	75	50	16	90	60	19	120	70	19	140	100	25	157	120	25
19	46	35	12	60	45	16	80	50	16	96	60	19	127	70	19	150	100	25	157	120	25
20	50	35	12	66	50	16	85	50	16	102	60	19	135	70	25	150	100	25	157	120	25
21	53	40	12	70	50	16	86	50	16	108	60	19	110	85	25	150	100	25
22	55	40	12	74	50	16	93	50	16	108	60	19	120	85	25	150	100	25
23	57	40	16	78	50	16	95	50	16	108	60	19	120	85	25	150	100	25
24	60	40	16	80	50	16	95	50	16	108	60	19	120	85	25	150	100	25
25	63	40	16	85	50	16	95	50	16	108	60	19	140	85	25	150	100	25
26	65	40	16	78	50	16	98	55	19	108	65	25	140	85	25	150	100	25
27	70	40	16	78	50	16	98	55	19	108	65	25	140	85	25	150	100	25
28	72	40	16	78	50	16	98	55	19	108	65	25	150	85	25	150	100	25
29	74	40	16	78	50	16	98	55	19	108	65	25	150	85	25	150	100	25
30	76	40	16	78	50	16	98	55	19	108	65	25	150	85	25	150	100	25
31	70	45	16	85	55	19	98	55	19	108	65	25	147	85	25
32	70	45	16	85	55	19	98	55	19	108	65	25	147	85	25
33	70	45	16	85	55	19	98	55	19	108	65	25	147	85	25
34	70	45	16	85	55	19	98	55	19	108	65	25	147	85	25
35	70	45	16	85	55	19	98	55	19	108	65	25	147	85	25
36	70	45	16	85	55	19	98	55	19	108	65	25	147	85	25
37	70	45	16	85	55	19	98	55	19	108	65	25	147	85	25
38	70	45	16	85	55	19	98	55	19	108	65	25	147	85	25
39	70	45	16	85	55	19	98	55	19	108	65	25	147	85	25
40	76	40	16	85	55	19	98	55	19	108	65	25	147	85	25
